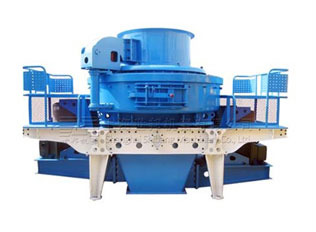

整形機
我公司研制的產品整形機集破碎整形和單功能整形于一體：針對不同的石料、不同的用途，通過改變破碎腔的進料方式和核心結構即可實現在保證碎石粒形達標的基礎上又可極大限度的提高產量，降低運行成本。 實現了在不需擴大設備投資的前提下，能根據不同的用途隨時進行一機兩用的功能轉變。
整形機的適用行業：
V·W系列高等級破碎整形機可廣泛用于高速公路、鐵路、水電站、橋梁、隧道、混凝土攪拌站、建筑等行業中的碎石整形和碎石加工領域。特別是對用于強度等級大于C60的混凝土和抗凍、抗?jié)B或其他要求的混凝土骨料中碎石的整形以及高速公路路面用連續粒級碎石的整形。可直接作為顎破、圓錐破等設備的二破設備，更可獨立整形使用。在細破設備中是反擊式破碎機的替代產品。其主要性能指標大大優于反擊破。
性能優越 使用壽命長
1、專用的輕油潤滑循環系統，確保溫升在25℃以內；2、全新的自動保護裝置，為機器提供振動、機油過濾、報警等預警系統，可提前消除隱患；
3、新型油質過濾系統，保證軸承及其他傳動裝置不被意外磨 損，增長使用壽命；
4、耐磨材料的優化排列設計，提高使用壽命40%以上，從而降低成本40%以上；
5、主要材料采用國際名廠配置，常規物料可連續使用一個月以上不停機。
品質升級 破碎效率高
1、優異的葉輪設計大大減少了物料通過阻力，提高物料通過量及破碎比，比傳統沖擊破效率提高10% ～60%；
2、液壓裝置，自動起蓋，降低人工勞動強度，檢修極為方便，從根本上提高了使用效率；
3、機架采用熱鉚新工藝，增強設備的結構強度和韌性，保證設備運轉的平穩度，使品質上升到一個全新的層面；
4、采用世界先進的輕油防滲漏裝置，免除更換油封的麻煩。
5、提高了進料基礎粒度，可進Φ80mm（傳統設備只可進：Φ50mm）
整形機的工作原理
進料：物料落入進料斗，經進料孔進入旋轉的葉輪內加速，然后從葉輪里射出，首先與反彈后自由下落的另一部分物料進行撞擊，然后一起沖擊到渦流腔內渦狀料襯（石打石）上，先被反彈到破碎腔頂部，后偏轉向下運動，與從葉輪流道發射出來的物料撞擊形成連續的物料幕，經由下部排料口排出。進料伴隨環形瀑落進料：物料落入進料斗，再經環形孔落下，被散料錐分成兩股。一股經分料盤進入高速旋轉的葉輪，另一股從分料盤四周落下。進入葉輪的物料，在葉輪內被迅速加速后射出，首先同散料錐四周自由落體的另一部分物料沖擊破碎，然后一起沖擊到渦流腔內渦流襯層上，先被反彈到粉碎腔頂部，后偏轉向下運動，葉輪流道發射出來的物料撞擊形成連續的物料幕，經下部排料口排出。
整形機的技術參數：
| 型號 | V.W5X760 | V.W5X850 | V.W5X950 | V.W5X1140 | |
| 處理量（t/h） | 瀑落與進料 | 120~180 | 200~260 | 300 ~380 | 450~520 |
| 全進料 | 60~140 | 100~160 | 150~220 | 225~380 | |
| 入料尺寸 | 軟料 | ＜Φ60 | ＜Φ60 | ＜Φ70 | ＜Φ80 |
| 硬料 | ＜Φ50 | ＜Φ50 | ＜Φ55 | ＜Φ60 | |
| 轉速（r/min） | 配6級電機 | 配6級電機 | 配6級電機 | 配6級電機 | |
| 雙電動機功率（kW） | 75~90 | 110~150 | 180~220 | 260~320 | |
| 外形尺寸 長x寬x高 | 3700x2150x2100 | 4140x2280x2425 | 4560x2447x2778 | 5000x2700x3300 | |
| 重量 | 7.8 | 10.3 | 16 | 25.6 | |
| 電源 | 380v；50Hz | ||||
| 振動傳感器 | 監測范圍：0.1 ~20mm/s連續可調 | ||||
| 潤滑液壓站 | 雙油泵電機功率 | 2x0.31KW | |||
| 安全保護 | 雙油泵互補保證供油；無油流、無油壓自動停機；水冷降溫；冬季電機加熱啟動 | ||||
| 外形尺寸 長x寬x高 | 820x520x1270 | ||||
| 油箱加熱器功率 | 2kW | ||||
